Programmeren Auriga-Pavo-Aquila / Pyxis-Corvus-Libra

Zenders van toepassing: Pyxis, Corvus en Libra. Klik op het ‘ondertiteling’ icoon om de ondertitels weer te geven (Nederlands, Engels, Duits of Frans).

  1. Schroef de ontvanger behuizing open
  2. Sluit de massa aan op de V-
  3. Sluit de voeding aan op de V+
  4. Zoek de witte toets op de onderste ontvangerprint (zie afbeelding)
  5. Houd de witte toets ingedrukt tot stap 9
  6. Schakel de voedingsspanning in
  7. Zet de handzender aan met de groene ON-toets
  8. U hoort nu een relais klikken
  9. U kunt de witte toets nu loslaten
  10. Schroef de ontvanger behuizing weer dicht, het systeem is klaar voor gebruik

Toevoeging

  • Herhaal bovenstaande om meerdere zenders op de ontvanger te in te leren.
  • Om alle zenders te wissen, voert u stap 5 en 6 uit, en houdt u vervolgens de witte toets op de ontvangerprint minimaal 10 seconden ingedrukt.
  • Na montage kunt u het beste alle niet gebruikte draden afknippen en isoleren.

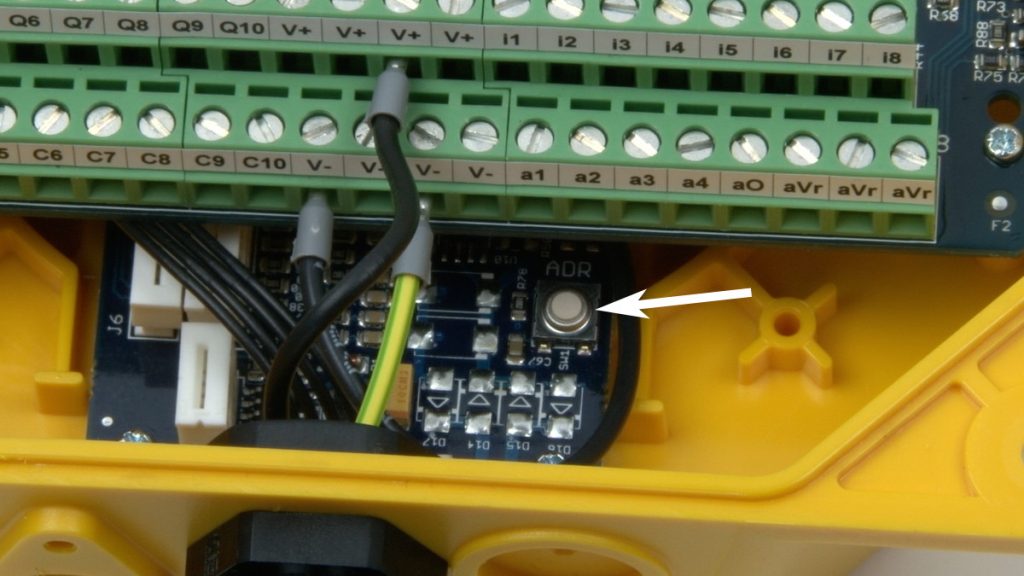

De witte toets op de ontvangerprint (klik voor vergroting)
